[네트워크] Protocol의 뜻, 구조, 모델
Protocol 이란
: 인터넷 안에서 hw/sw 간 서로 메세지를 주고 받으며 상호작용을 하는 약속이다.
메세지를 주고 받는 실체인 entity들이 protocol의 방식으로 동작한다.(entity: 기기 안에 있는 sw 모듈들)
Protocol 구조
- stack 구조로 위 아래의 protocol끼리 API로 상호작용하고 상대방 protocol과 상호작용한다.
(출처: www.artizanetworks.com)
Protocol Model

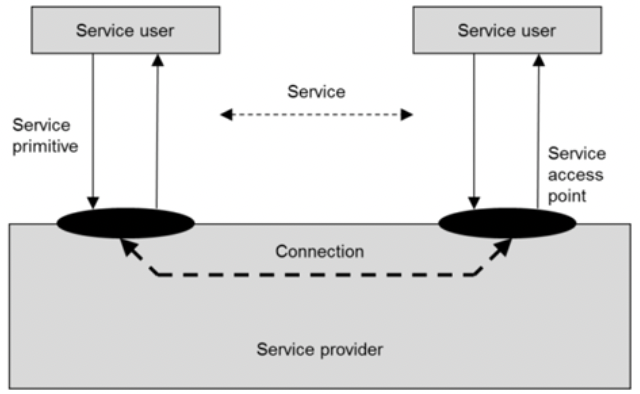

다음 그림은 패킷을 주고 받을 때의 모습이다.
- service
요청받는 쪽이 요청하는 쪽에게 무언가를 해주는 것을 service라고 한다.
그러면 요청받는 쪽을 service provider, 요청하는 쪽을 service user이 된다.
service user은 service provider로 부터 packet을 전달(service)하라고 명령을 받는다.
- Service primitive 란?
service user와 service provider이 주고 받는 서비스를 말한다. 보통 sp라고 한다.
종류는 4가지로 request, indication, response confirm 가 있다.
- Service access point 란?
보통 SAP라고 부르며, SAP를 통해 SP를 전달하고 전달 받는다. 실체로 존재하지 않고 개념적으로 존재한다.
- Entity
service provider 내에서 서로 상호작용하며 실제 동작을 하는 존재로, SAP을 통해 받는 SP를 기반으로 동작한다.
- PDU 란?
Protocol Data Units의 약자로 peer entity 간 주고 받는 메세지를 말한다.
SAP을 통해 유입되는 메세지는 SDU (service data unit)이고 여기에 PCI(protocol control information)을 붙여 PDU를 생성하여 peer entity에게 전달하는 것이다.
(PCI:protocol 동작을 위해 sdu 앞뒤에 붙이는 제어 정보)
각 layer이 pci를 sdu에 붙여서 생성된 pdu를 하위 layer에 전달하는데, layer별로 만들어진 pdu의 이름이 있다.
